| Уровень загрузки ИБП, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| STR500SL-18 + BMRT-24-18 (1 шт.) | 730 | 340 | 220 | 130 | 110 | 80 | 70 | 58 | 45 | 38 |
| STR500SL-18 + BMRT-24-18 (2 шт.) | 1300 | 660 | 400 | 260 | 210 | 165 | 155 | 105 | 90 | 75 |
| STR500SL-18 + BMRT-24-18 (3 шт.) | 1700 | 850 | 550 | 380 | 310 | 250 | 210 | 170 | 140 | 125 |
| STR500SL-18 + BMRT-24-18 (4 шт.) | 2000 | 1000 | 700 | 520 | 380 | 300 | 250 | 220 | 180 | 150 |
Батарейный модуль Штиль BMRT-24-18
Бренд:
ШтильОписание
- Возможность параллельного подключения до 6 батарейных модулей;
- Автоматический выключатель для защиты АБ;
- Удобная коммутация АБ в модуле;
- Фронтальный доступ к выдвижным блокам АБ позволяет заменить АБ без демонтажа батарейного модуля;
- Широкий набор функций контроля работы аккумуляторных батарей:
- Мониторинг состояния (напряжения блока (элемента), внутреннего сопротивление блока (элемента), температуры, тока, общего напряжения системы АБ);
- Тестирование ёмкости;
- Защита от глубокого разряда (LVD);
- Термокомпенсация заряда (опция);
- Контроль АБ по "средней" точке (опция).

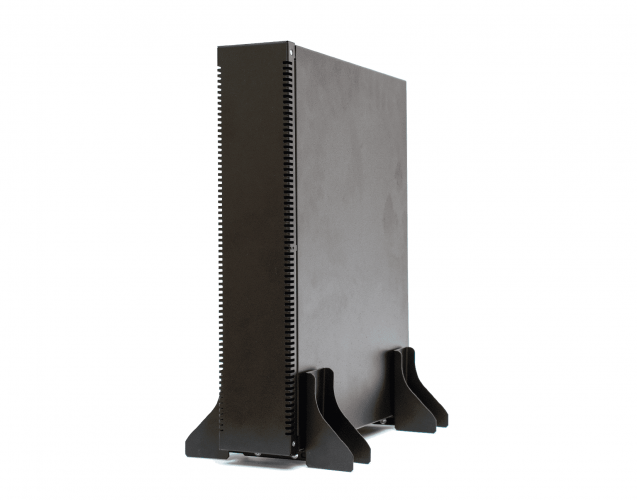

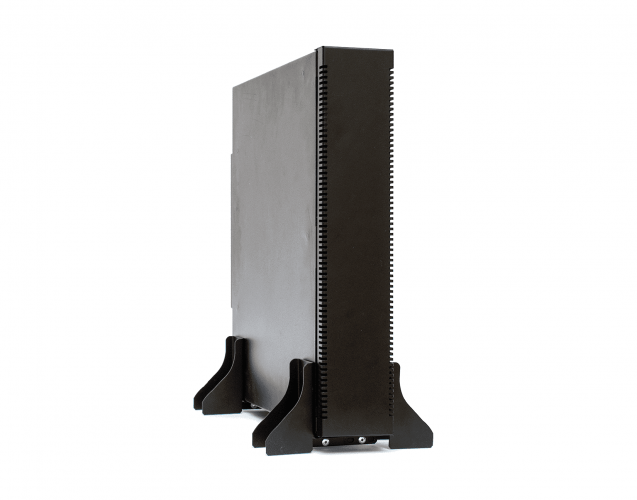

Батарейный модуль BMRT-24-18 предназначения для увеличения времени автономной работы однофазного ИБП STR500SL-18 напольного/стоечного исполнения с выходной мощностью 500 ВА /400 Вт. Устройство представляет собой компактный металлический бокс универсального (напольного/стоечного) исполнения с уже предустановленным батарейным блоком BP-24-18/RT ёмкостью 18 Ач.
Установка и подключение
Батарейный модуль, так же как и ИБП STR500SL-18, рассчитан на два способа установки:

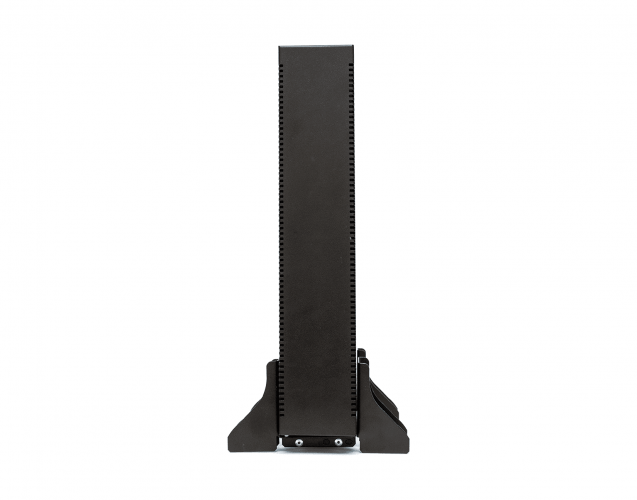

- в вертикальном положении на пол или стеллаж;

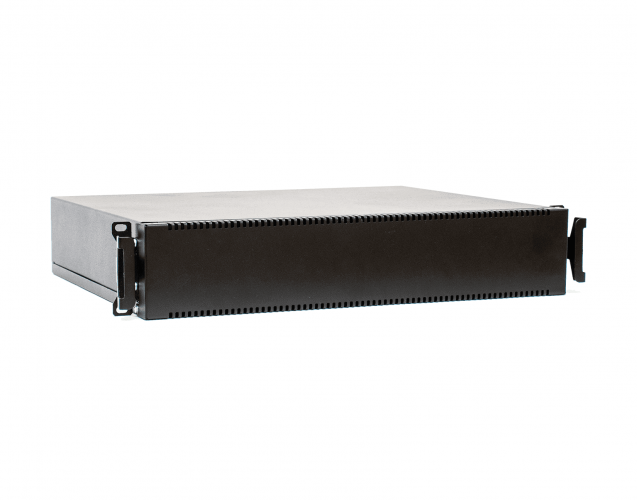

- в горизонтальном положении в 19-дюймовую стойку или телекоммуникационный шкаф.
К ИБП STR500SL-18 можно одновременно подключить до 4-ёх модулей BMRT-24-18. Соединение с источником питания и другими модулями выполняется через разъем TD50A «Андерсон».

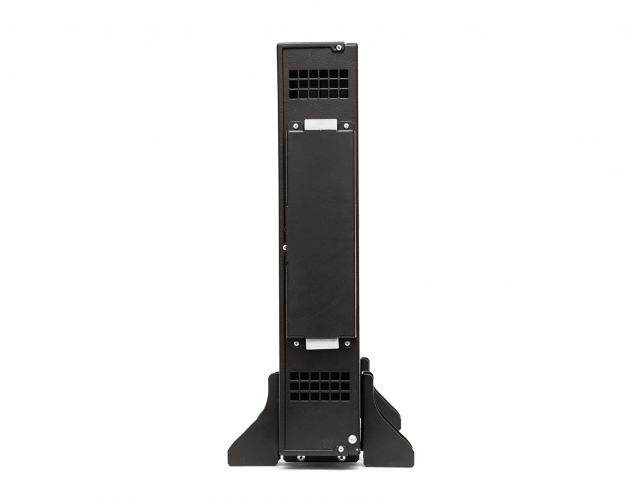

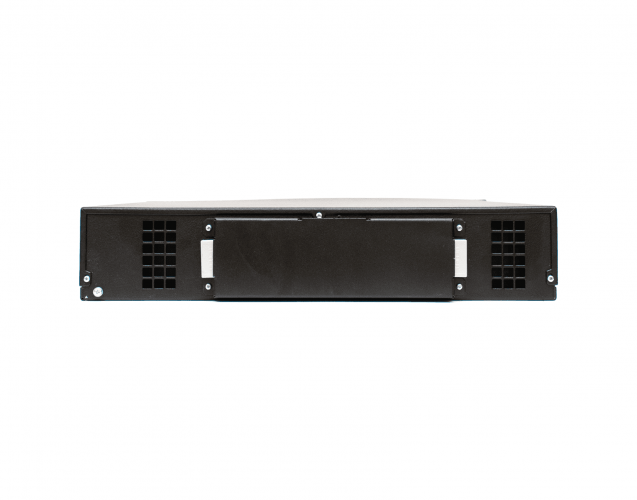

В модуле BMRT-24-18 предустановлен один выдвижной батарейный блок BP-24-18/RT. Для извлечения/установки блока без демонтажа самого модуля к нему предусмотрен фронтальный доступ. Замена батарейного блока выполняется в «горячем» режиме, т.е. без отключения ИБП и нагрузки.
Аккумуляторные батареи
Номинальное напряжение АБ в модуле составляет 24 В. В батарейном блоке BP-24-18/RT модуля BMRT-24-18 размещено четыре 12-вольтовых аккумулятора емкостью 9 Ач. Суммарная емкость батарей составляет 18 Ач.
Автономная работа
Ниже представлена таблица времени автономной работы, обеспечиваемого ИБП STR500SL-18 и батарейным модулем BMRT-24-18, в зависимости от уровня загрузки источника питания.
Характеристики
Напряжение | |
Номинальное напряжение АКБ, В | 12 |
Номинальное напряжение комплекта АКБ, В | 24 |
Ёмкость | |
Номинальная ёмкость АКБ при 20 °С, (А/ч) | 9 |
Номинальная ёмкость комплекта АКБ при 20 °С, (А/ч) | 18 |
Коммутация | |
Тип разъема для подключения к ИБП | TD50A (Андерсон) |
Конструктивные особенности | |
Тип АКБ | герметичная необслуживаемая свинцово-кислотная |
Количество АКБ в комплекте, шт | 4 |
Температурная компенсация, циклический режим, мВ/°С | 0 |
Дополнительный функционал | мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) |
Комплектация | Батарейный кабель TD50A-TD50A-1-2x6 1 шт, руководство по эксплуатации 1 шт. |
Размещение | в стойку 19", напольное |
Изготовитель и гарантия | |
Изготовитель | ООО "Штиль-Энерго", г. Тула |
Срок службы, лет | 7 |
Гарантия, лет | 2 |
Габариты и вес | |
Габариты, ВхШхГ | 89 × 490 × 390 мм |
Вес | 26 кг |
