Щит коммутационный Lider ЩК63-РБ-КТВ

Щит коммутации с ручным байпасом по каждой фазе и контролем трехфазного выхода ЩКххх-РБ-КТВ предназначен для совместной работы со стабилизаторами напряжения LIDER производства ООО «НПП Интепс».

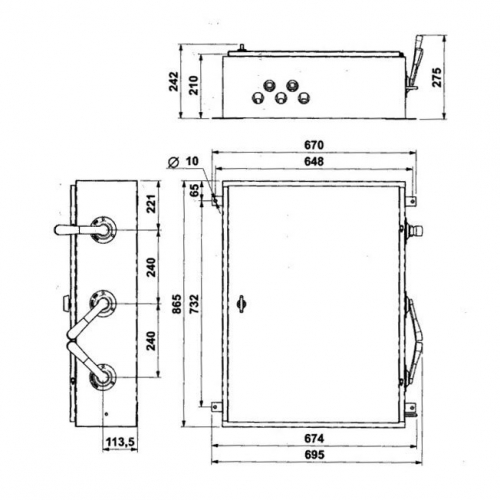

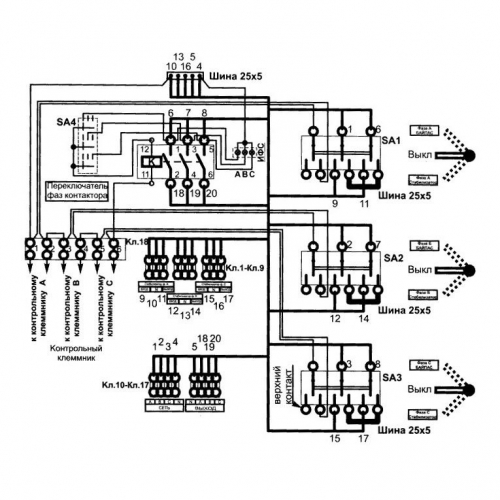

Электрическая схема данного изделия обеспечивает трехфазным питанием потребителей как при работе с использованием стабилизаторов, так и при отсутствии одного или более стабилизаторов в случае их технического обслуживания или ремонта. Щит байпаса представляет собой металлическую конструкцию прямоугольной формы настенного исполнения. Внутри щита, закрытого дверцей с замком, расположены клеммные блоки для подключения сетевых проводов, стабилизаторов напряжения переменного тока LIDER и потребителей. На правой стенке щита установлены три выключателя-разъединителя, в части правой стенки щита расположен трехпозиционный переключатель, индикаторы контроля наличия фазных напряжений на входе щита. Трехпозиционный переключатель предназначен для выбора фазы питания контактора нагрузки в случае отсутствия какой либо фазы на входе щита при необходимости иметь на нагрузке хотя бы две или одну фазу питания. Щит коммутации с ручным байпасом по каждой фазе и контролем трехфазного выхода предназначен для комплектования трехфазных стабилизаторов мощностью от 22,5 до 225 кВА.
